ラズパイPicoに便利!! バッテリーエコ機能キャンセル基板

¥1,400

International shipping available

バッテリーエコキャンセル基板

ArduinoやRaspi-Picoや自作の回路をモバイルバッテリーで作動させたい場合に問題になる現象。
バッテリーをつないでしばらくは動作するが、直ぐに電圧がゼロになり止まってしまう。
これは、モバイルバッテリーのeco機能で、低負荷時に電圧を切ってしまう機能が作動するからです。
この機能をキャンセルして、常時電圧を出力できるようにする回路です。

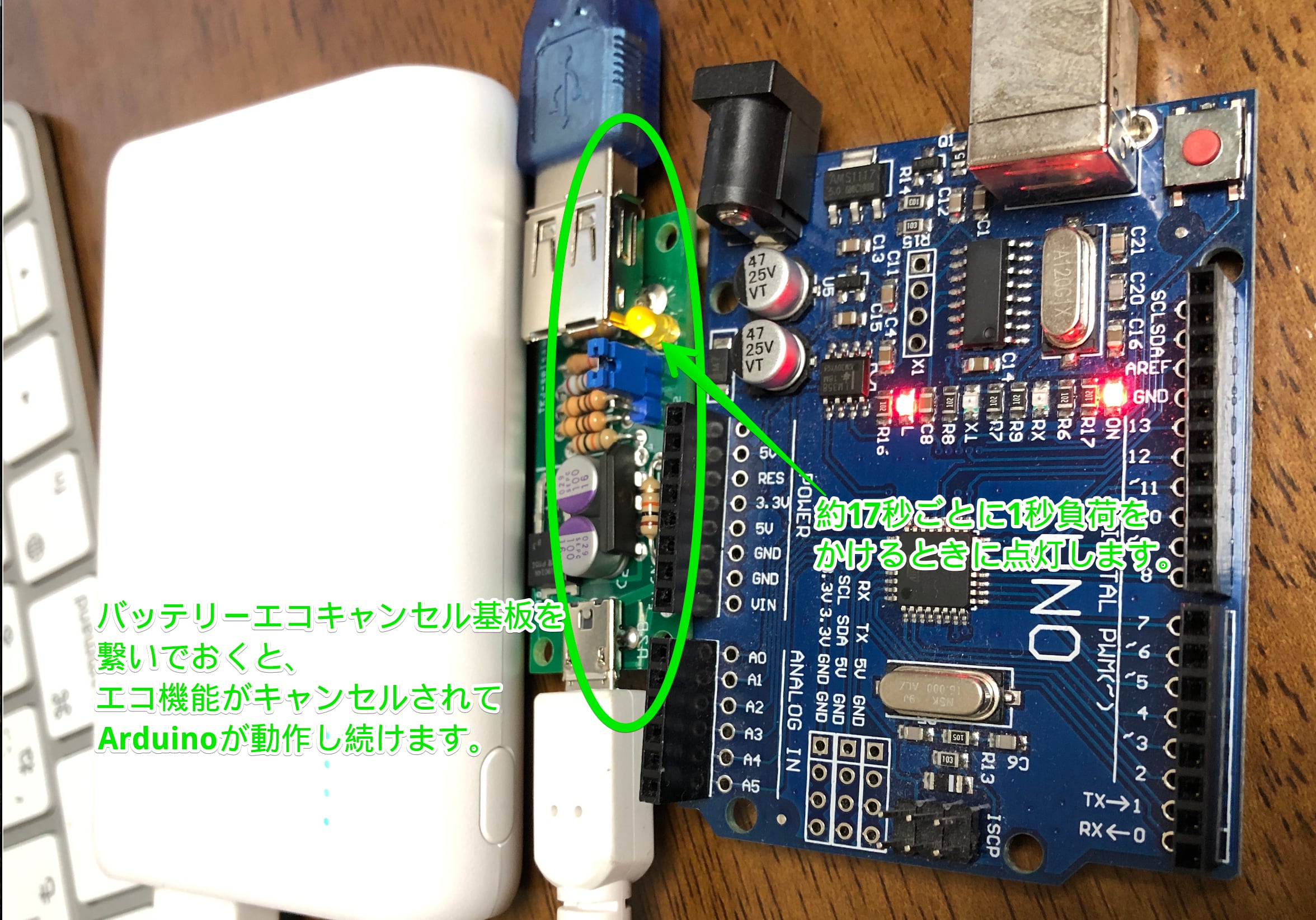

使い方は簡単!!本機を電源回路に組み込むだけ、これだけで、eco機能がキャンセルされます。
バージョンがv05になり設計を変更しました。負荷をかけるインターバルは初回のみ約1分、2回目以降は約35秒〜約45秒、負荷をかける時間を約0.7秒と短くしてよりバッテリーの消費を抑えました。(抵抗とコンデンサの個体誤差のばらつきによります)
負荷については約75mAと約150mAを切り替えることが可能です。
上記の設定で多くのバッテリーで動作しますが、バッテリー自体の設定により使えない場合がありますので、上記数値と合わせ検討ください。

キットの場合、抵抗値を変えることにより上記時間を変えることができます。とりあえず、キットには1MΩの抵抗が付属していますので、倍の時間での動作をさせることが可能です。

説明書等資料掲載URL：
https://github.com/momorara/BEC
